一、產品定義

聚合物修補砂漿是以低收縮抗裂水泥為基材，添加高分子聚合物、減水、調凝、消泡等多種功能性外加劑和合理級配干砂經過工廠預制混拌而成的干混砂漿，現場按比例添加水攪拌而成，經過輔助攤鋪可流動找平的快硬形水泥基砂漿。

二、性能特點

1.尺寸變化率低。混凝土基面一般齡期較長，尺寸變化率已經非常低。修補砂漿具有適度的微膨脹和極低的干縮率，尺寸變化率極低，可使其牢固的和原有混凝土基礎結合在一起。也是很多水泥基修補砂漿難以做到的。

2.修補砂漿與受損混凝土粘接緊密是修薄層修補方法成功的前提條件，只有修補材料和受損混凝土的牢固結合，才能達到完美的混凝土修補效果。也才能使新老混凝土形成一個共同承載結構體系，這就要求修補材料具備較高的抗戰粘接強度，本材料實測抗拉粘接強度2.5MPa水泥基材料拉扒強度可查詢到的行業標準為最高為1.0MPa和行標相比，抗拉粘接強度提高一倍。

3.本產品具有極高的早期強度，并且后期強度持續增長。四小時抗壓強度實測20MPa以上四小時后即恢復交通28天，抗壓強度可達40 MPa以上。

4.科學的砂漿組成產生微膨脹補償收縮，參加了塑性膨脹組分，具有塑性膨脹功能的水料比有機纖維和高分子聚合物的加入，有效地保證了修補材料的抗裂性能，同時提高了修補材料的柔韌性。

三、產品用途

1.產品用途一混凝土表面氣泡起砂蜂窩麻面孔洞的局部修補以及面層受到嚴重損壞的全面修補。

2.混凝土裂縫的修補。

3.混凝土裂縫修補填縫。

4.混凝土結構的補強加固。

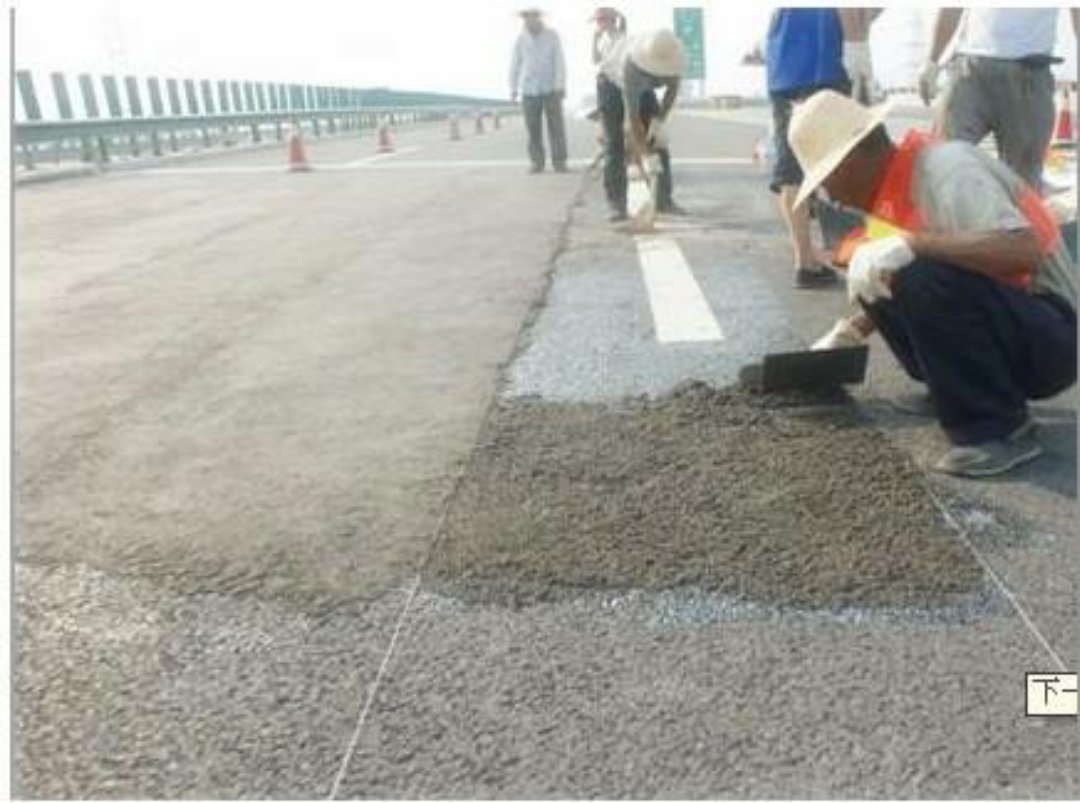

5.搶修搶建混凝土工程。

6.設備安裝中，螺栓孔澆筑和設備底座的二次澆筑

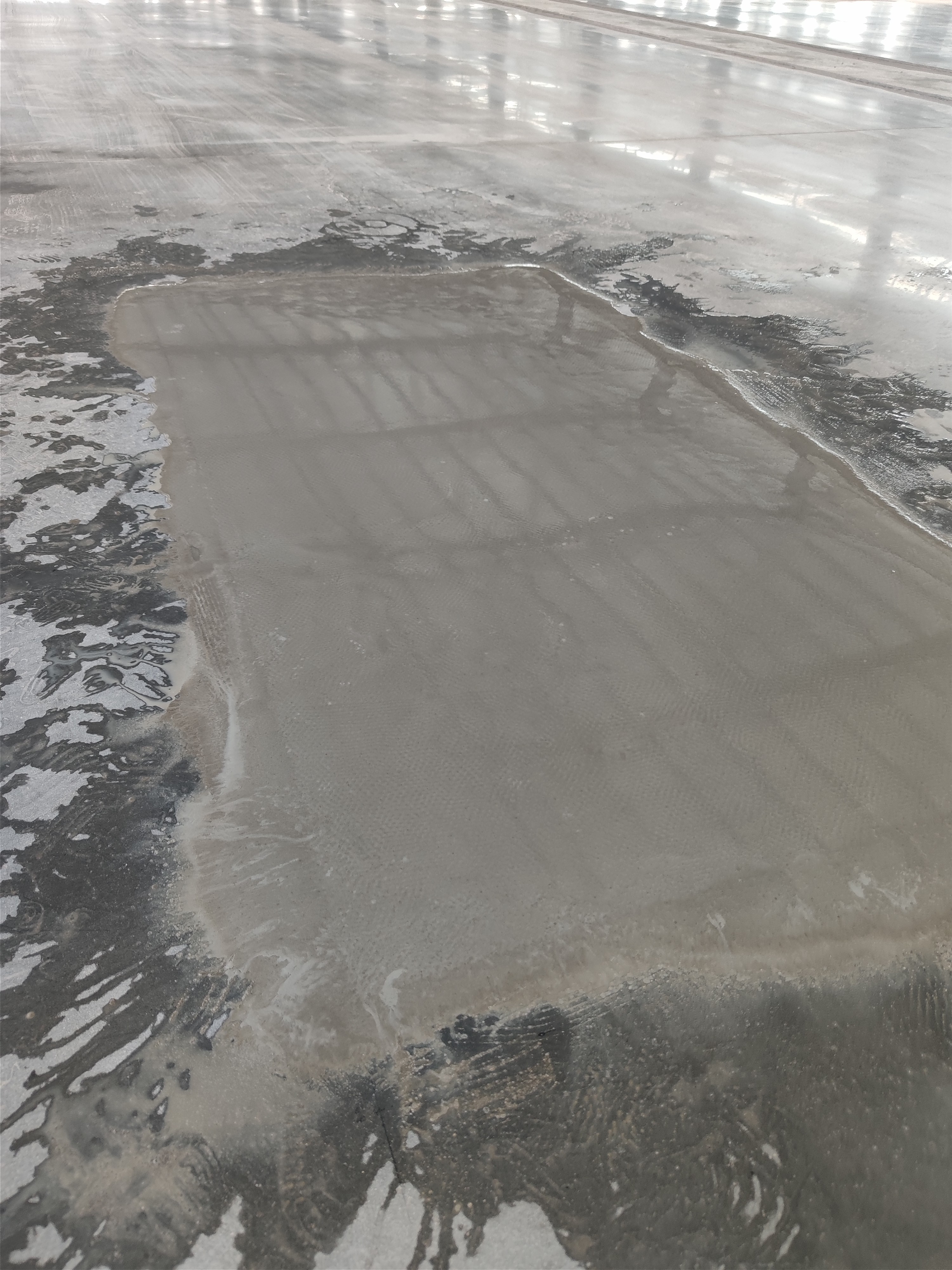

四、使用方法

1.擬修補混凝土基面的處理。

A.擬修補混凝土基面的松動物油污涂料及其他雜物必須清除干凈。

B.起砂或凍融的修補混凝土基面應將其基面損壞部分全部剔除。直到露出堅實基面。

C.混凝土基面凸起部位磨平。

D.混凝土基層裂縫處理。

沿裂縫開出深度30MM上口寬50MM。V型槽向槽內預先填筑修補砂漿，并在頂面鋪設加強網，待其硬化后開始下步作業。

2.擬修補混凝土基面抗壓強度不小于20MPA。在新澆筑混凝土基面上修補時新澆筑混凝土的齡期，采用硅酸鹽水泥的需在28天以上，采用硫鋁酸鹽水泥的需在14天以上。

3.擬修補混凝土基面清理干凈后用水養護四小時混凝土，讓基面充分吸水，彈鋪攤修補砂漿時不得有明水。

4.本材料應嚴格按檢驗報告規定的水料比加水，否則將會造成修補砂漿的操作性能不一致顏色不一致強度波動，用機械攪拌，不得用人工攪拌。

5.本材料薄層修補時采用分層抹壓方法修補，曾厚度較大時，根據不同厚度加入不同粒徑的集料，加入集料的粒徑為修補厚度的1/5，為最佳比例，為修補材料的10到50%。根據加入集料的情況，適度調整水料比。

6.本材料加水攪拌后的適宜工作時間常溫下約為20分鐘左右，應在20分鐘內將攪拌好的材料用完，該時間未用完，材料又將初凝時，不得二次加水攪拌再用。

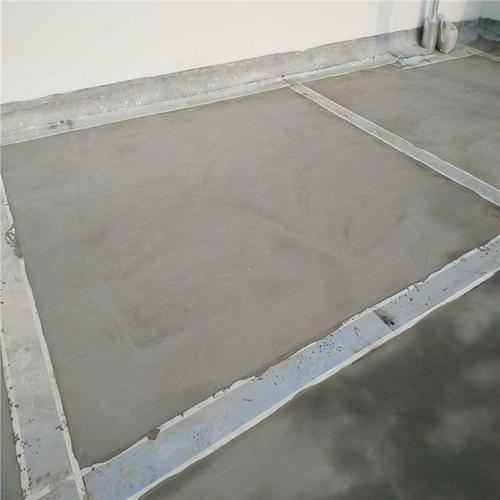

7.修補材料分層抹壓，最后一層應一次抹平，有拉毛要求時，抹平后拉毛。

8.養護。

修補層很薄，混凝土比表面積很大。修補材料中的水分容易散失，在惡劣環境條件下如陽光暴曬、大風等天氣情況下，需在磨平后進行覆蓋養護，硬化后澆水或覆蓋塑料薄膜會使本材料的水化反應更充分，強度更高。

五、技術指標
